一种卷取机入口夹送辊装置的制作方法
来源：华体体育在线登录 发布时间：2025-11-09 09:37:47

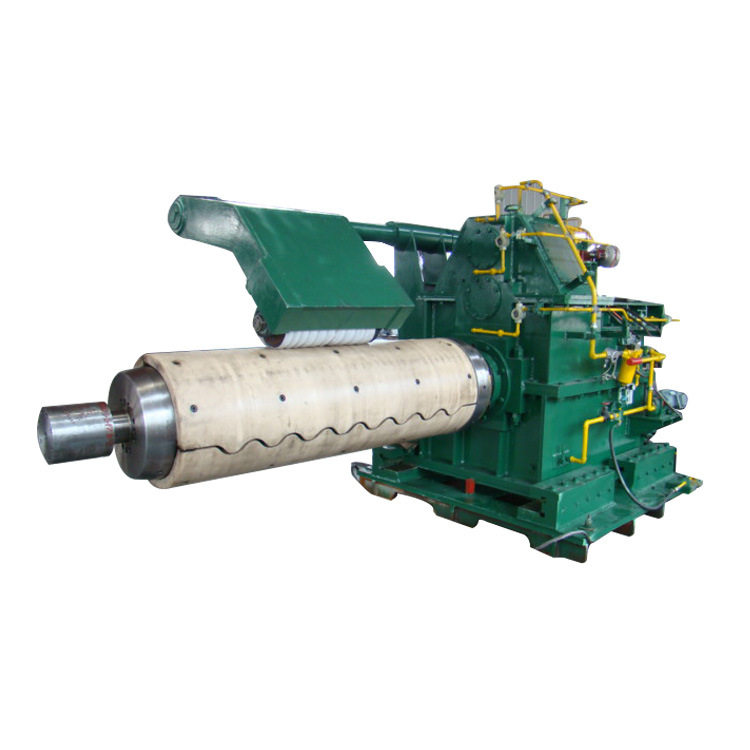

1、卷取机是一种用于卷取、收集和整理卷状材料的设备，广泛应用于纸张、塑料薄膜、金属箔等卷状材料的生产和加工过程中，其主要作用是将宽幅的材料卷取成较小直径的卷筒，方便储存、运输和后续加工；而夹送辊是用于物料传送和固定的设备，广泛应用于生产线、物流系统和运输设备中。
2、经检索授权公开号为cn213645381u的专利公开了一种出钢夹送辊，采用支撑架内部沿竖直方向并排设置有两个上辊座和两个下辊座，上辊座位于下辊座的正上方，两个上辊座之间转动连接有防磨防腐上辊，两个下辊座之间转动连接有防磨防腐下辊，防磨防腐上辊和防磨防腐下辊分别与同步齿轮箱的一侧相连，同步齿轮箱的另一侧与减速箱相连，减速箱与驱动电机相连的结构。实现了辊体整体结构稳定，辊面不易磨损和腐蚀，进而延长夹送辊的使用寿命的功能；解决了在长期使用中辊芯和辊筒脱焊造成夹送辊报废，辊面被钢材磨损严重或在使用中腐蚀严重的问题。
4、上述的防磨防腐上辊和防磨防腐下辊是通过上辊连接齿轮和下辊连接齿轮进行传动，而齿轮在啮合传动期间，往往会产生一定的摩擦和磨损，因此需要定期添加适量的润滑油来减少摩擦、降低磨损，但是上述的上辊连接齿轮和下辊连接齿轮之间并不具备可以防止润滑油被甩出或者滴落的结构，这样会很容易造成润滑油浪费，并且在润滑油被甩出或者滴落后，还需要频繁添加润滑油，较为不便。
1、针对现有技术的不足，本实用新型提供一种卷取机入口夹送辊装置，当使用者打开电机控制两个辊体正常进行工作期间，可以通过喷头配合着传动组件和打油组件，不仅可以持续对两个传动齿轮的啮合处注入润滑油，还可以避免资源浪费。
2、本实用新型提供如下技术方案：一种卷取机入口夹送辊装置，包括底座、安装在底座上的两个支架、安装在两个支架之间的两个辊体、安装在其中一个支架上并分别与两个辊体连接的两个传动齿轮和与其中一个传动齿轮连接的电机，其中一个支架靠近电机的一侧固定连接有密封箱，密封箱靠近支架的一侧开设有密封腔，两个传动齿轮均位于密封腔内，密封箱靠近电机的一侧固定连接有储油箱，储油箱靠近密封箱的一侧贯穿开设有连接口，连接口的内壁连接有打油组件，打油组件的一端连接有喷头，喷头的另一端贯穿储油箱和密封箱并与两个传动齿轮的连接处齐平，电机的输出轴连接有传动组件，传动组件与打油组件连接。
3、进一步地，传动组件包括主动伞齿轮和从动伞齿轮，主动伞齿轮套设在电机的输出轴外壁，并与电机的输出轴固定连接，从动伞齿轮与打油组件连接，主动伞齿轮与从动伞齿轮啮合。
4、进一步地，打油组件包括输油管和绞龙盘，输油管的下端开设有若干吸油口，输油管外壁的底面与连接口的底面固定连接，绞龙盘的一端与输油管的内壁转动连接，绞龙盘的另一端与从动伞齿轮连接，从动伞齿轮套设在输油管的外壁，并与输油管通过轴承转动连接。
5、进一步地，绞龙盘远离输油管的一端固定连接有连接条，连接条的底面与输油管的上表面相抵，连接条的上表面与喷头位于连接口内的一端相抵，连接条的侧壁与从动伞齿轮的内壁固定连接。
10、该种卷取机入口夹送辊装置，通过在其中一个支架和电机之间设置密封箱和储油箱，并在密封箱和储油箱内部设置传动组件和打油组件，当使用者打开电机控制两个辊体正常进行工作期间，可以通过喷头配合着传动组件和打油组件，不仅可以持续对两个传动齿轮的啮合处注入润滑油，还可以避免资源浪费。
1.一种卷取机入口夹送辊装置，包括底座(1)、安装在底座(1)上的两个支架(2)、安装在两个支架(2)之间的两个辊体(3)、安装在其中一个支架(2)上并分别与两个辊体(3)连接的两个传动齿轮(11)和与其中一个传动齿轮(11)连接的电机(4)，其特征在于：其中一个所述支架(2)靠近电机(4)的一侧固定连接有密封箱(5)，密封箱(5)靠近支架(2)的一侧开设有密封腔(501)，两个传动齿轮(11)均位于密封腔(501)内，密封箱(5)靠近电机(4)的一侧固定连接有储油箱(7)，储油箱(7)靠近密封箱(5)的一侧贯穿开设有连接口(701)，连接口(701)的内壁连接有打油组件，打油组件的一端连接有喷头(6)，喷头(6)的另一端贯穿储油箱(7)和密封箱(5)并与两个传动齿轮(11)的连接处齐平，电机(4)的输出轴连接有传动组件，传动组件与打油组件连接。
2.根据权利要求1所述的一种卷取机入口夹送辊装置，其特征在于：所述传动组件包括主动伞齿轮(10)和从动伞齿轮(9)，主动伞齿轮(10)套设在电机(4)的输出轴外壁，并与电机(4)的输出轴固定连接，从动伞齿轮(9)与打油组件连接，主动伞齿轮(10)与从动伞齿轮(9)啮合。
3.根据权利要求2所述的一种卷取机入口夹送辊装置，其特征在于：所述打油组件包括输油管(8)和绞龙盘(12)，输油管(8)的下端开设有若干吸油口(801)，输油管(8)外壁的底面与连接口(701)的底面固定连接，绞龙盘(12)的一端与输油管(8)的内壁转动连接，绞龙盘(12)的另一端与从动伞齿轮(9)连接，从动伞齿轮(9)套设在输油管(8)的外壁，并与输油管(8)通过轴承转动连接。
4.根据权利要求3所述的一种卷取机入口夹送辊装置，其特征在于：所述绞龙盘(12)远离输油管(8)的一端固定连接有连接条(13)，连接条(13)的底面与输油管(8)的上表面相抵，连接条(13)的上表面与喷头(6)位于连接口(701)内的一端相抵，连接条(13)的侧壁与从动伞齿轮(9)的内壁固定连接。
5.根据权利要求1、2、3或4所述的一种卷取机入口夹送辊装置，其特征在于：所述喷头(6)位于连接口(701)内的一端与从动伞齿轮(9)通过轴承转动连接。
6.根据权利要求1、2、3或4所述的一种卷取机入口夹送辊装置，其特征在于：所述连接口(701)的底面比密封腔(501)的底面更低。
7.根据权利要求3或4所述的一种卷取机入口夹送辊装置，其特征在于：所述吸油口(801)位于连接口(701)和密封腔(501)的错位处。
本技术涉及夹送辊技术领域，且公开了一种卷取机入口夹送辊装置，包括底座、支架、辊体、传动齿轮和电机，其中一个支架靠近电机的一侧固定连接有密封箱，密封箱靠近支架的一侧开设有密封腔，两个传动齿轮均位于密封腔内，密封箱靠近电机的一侧固定连接有储油箱，储油箱靠近密封箱的一侧贯穿开设有连接口，连接口的内壁连接有打油组件，打油组件的一端连接有喷头，喷头的另一端贯穿储油箱和密封箱并与两个传动齿轮的连接处齐平，电机的输出轴连接有传动组件，传动组件与打油组件连接。该种卷取机入口夹送辊装置，在正常工作期间，可以通过喷头配合着传动组件和打油组件，不仅可以持续对两个传动齿轮的啮合处注入润滑油，还可以避免资源浪费。
